实例赏析中国南方电网深圳供电局电缆沟工程，本工程采用
预制电缆沟
和
预制电缆井
拼装技术，并采用其他新技术新工艺，实现了工程创优。特分享给工程朋友们参考学习！
先来施工现场看一看实施情况
?
1. 定点划线：电缆沟开挖前先进行定点划线，可有效控制电缆沟的顺直度。
2. 基层夯实，设置垫层控制桩：土方开挖后对基底进行夯实，防止电缆沟下沉；夯实后设置标高控制桩，可有效控制垫层标高。
3. 垫层浇筑：电缆沟垫层光滑平整，标高一致。
4. 电缆沟安装：电缆沟使用专用吊具吊装，安全稳固；安装后顺直美观，达到设计预期效果。
5. 电缆井拼装：电缆井采用分块拼装，施工效率高。
6. 电缆支架安装：电缆沟拼装同时安装电缆支架，可大大提高施工效率；支架与电缆沟同样采用高强度复合材料，安装方便、美观，采用预埋螺栓孔，安装无技术难度。
7. 拼缝填充：接缝处填充双硫密封胶，可提高电缆沟的侧面密封性和整体性。
8. 盖板安装：盖板安装采用专用盖板搬移工具安装，方便、安全。
预制电缆沟
?
· 重量轻，是传统混凝土产品的1/3左右，吊装方便。
· 构件承载能力高、抗震、抗冲击性能好。
· 生产标准化，精度高、内表面光滑美观，不需抹灰装饰。
· 开挖土方量少，施工安装简便。
· 不受施工地域空间、时间限制。
· 相比现浇钢筋砼电缆沟，施工工期短，综合成本节约。
预制电缆井
?
· 预制拼装，吊装方便。
· 构件承载力高、抗震、抗冲击性能好。
· 生产标准化，精度高、内表面光滑美观，不需抹灰装饰。
· 开挖土方量少，施工安装简便。
· 不受施工地域空间、时间限制。
· 相比现浇电缆井，缩短施工进度。
· 可作配网检查井、工作井、设备井、转角井。
预制电缆沟拼装流程
?
施工放线→沟槽开挖→夯实整平基础→垫层浇筑→吊装电缆沟槽→排水找坡及密封→回填压实土方→路面修复及盖板安装
① 沟槽起吊
② 贴遇水膨胀橡胶条（将遇水膨胀橡胶条贴于侧板榫槽位置）
③ 拼装（采用机械牵引和人工调整，电缆沟槽内侧接缝处涂双硫密封胶）
④ 支架安装
⑤ 回填土，夯实，路面修整，盖板安装
预制电缆井拼装流程
?
施工放线→沟槽开挖→夯实整平基础→垫层浇筑→吊装电缆井→排水找坡及密封→回填压实土方→路面修复及盖板安装
① 底板吊装，相应吨位的吊车用吊环起吊
② 侧板吊装
③ 螺栓固定（角铁应放置在井外侧；固定的螺栓螺母在内，螺帽在外；对于长井应采取必要的支护措施）
④ 井座吊装
⑤ 组装完成，同时用黑色玻璃胶密封侧板之间、侧板与井座之间的缝隙，待玻璃胶固化后按设计要求回填石粉
其他创新技术的应用
?
盖板搬移工具的应用：盖板搬移省工省力，有效提高施工效率和安全性。
电缆穿缆孔编号应用：规范放缆顺序，当发生故障时，能准确定位对应编号电缆，方便维修。
工程亮点赏析
?
电缆沟拼缝顺直均匀

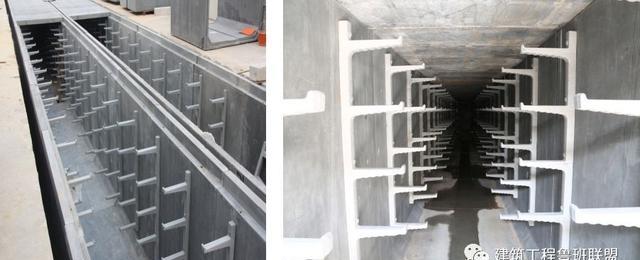

电缆支架安装便捷，安装后顺直美观
预装式防火隔墙，与电缆沟一体化
预制电缆沟盖板，面层光滑，边角顺直，行走无响动
预制排水沟安装顺直，沟底采用U型设计，可有效减少垃圾积聚

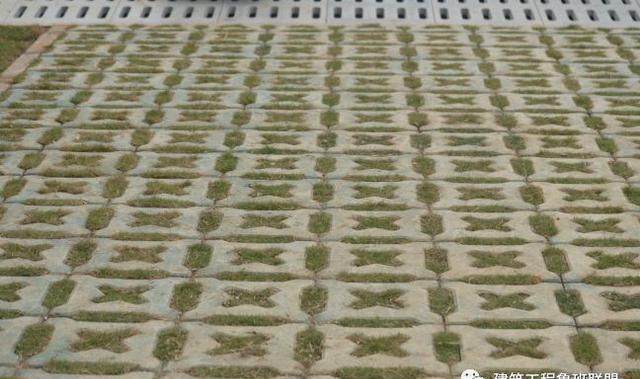

电缆井过道铺设植草人行砖，美观实用
挡土墙周边设置安全围栏，整齐美观
预制转角沟，开模精准，安装平直
转角沟转弯过渡均匀顺直，支架安装规范美观
预制电缆沟整体美观，两侧恢复绿化，与周边环境相协调
